ハイドロポンプユニット
増圧ポンプ、増圧ブースタ
ハイドロポンプユニット
特 長
- 駆動源は圧縮空気（コンプレッサー）。
- 圧力セットは自由に可能。
- 長時間加圧保持でも流体の温度上昇無し。
- 往復連続吐出機構。
- 鉱物油標準使用（一般水道水使用可）。
- 消音機能付き。
- 一般バルブにて自由な回路可能。
- 2リットル・5リットル・8リットル標準油量。
ハイドロポンプ導入時の注意事項
- 標準使用流体は一般作動油または一般水道水です。特殊流体を使用する場合には弊社担当窓口、または販売店にご相談下さい。
- ポンプの取付は水平状態で取り付けて下さい。
- 推奨作動油はISOVG32です。
- 作動液の粘度が200cSt以上の場合は、吸入がスムーズに出来なくなります。作動液に与圧しブーストさせるか、作動液タンクをポンプより上に設置し、吸入が円滑になるようにしてご使用下さい。
- 吸入側には必ずサクションフィルターを取り付けて使用して下さい。（200メッシュ相当）
- 吸入揚程は2ｍ以内でご使用下さい。（一般水道水の場合）
- 空気供給の配管径が小さい場合や配管が長い場合、ポンプの吐出性能通り吐出しませんので配管は余裕のあるサイズを考慮して下さい。
- ポンプ作動開始前には、必ず吐出口から作動液が排出されているのを確認の上、配管を行って下さい。
- 空気供給量がポンプ消費量より多い場合、ポンプの動きが悪くなることがあります。
- ポンプ作動中は内部潤滑油が、サイレンサーに付着する場合、またはサイレンサーから排出される場合があります。
- エアー源がドライエアーの場合は使用出来ません。
- ポンプ作動中は定期的に潤滑油を供給して下さい。潤滑油を供給せずに長期間使用すると作動不良を起こす可能性があります。
- 潤滑油量はルブリケータのツマミを回転させ調整して下さい。通常１分当たり１滴ですが、サイレンサー付近がひどく汚れる場合は絞って調整して下さい。
- 振動の激しい所での使用はご遠慮下さい。
- 長時間の連続使用時や、寒冷地での使用時に自動切換バルブ部が凍り、作動不良を起こす可能性があります。
- 作動速度（回数）を守って下さい。エアー入口にスピードコントロールバルブを取り付け、１３０往復／分以内に制御して使用下さい。
- 保管時は丁寧に取扱って下さい。
MHPU型 油・水圧ポンプシリーズ 仕様
No.01 型式：MHPU24-V2L
| 型 式 | MHPU24-V2L |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | 手動切換弁付 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.02 型式：MHPU24-V2L（アキュムレータ付）
| 型 式 | MHPU24-V2L(アキュムレータ付) |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | 手動切換弁 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.03 型式：MHPU＊-V2L(リモコン)
| 型 式 | MHPU＊-V2L(リモコン) |
| 使用流体 | 一般作動油 |
| 最高圧力 | 70 MPa |
| バルブ構成 | 手動切換弁 リモコンSW |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.04 型式：MHPU＊-D2L
| 型 式 | MHPU＊-D2L |
| 使用流体 | 一般鉱物油 |
| 最高圧力 | 70 MPa |
| バルブ構成 | ソレノイドバルブ付 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.05 型式：MHPU＊-V2L(W)
| 型 式 | MHPU＊-V2L(W) |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | 手動切換弁付 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.06 型式：MHPU75-V2LW1S
| 型 式 | MHPU75-V2LW1S |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | 手動切換弁・圧力SW |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.07 型式：MHPU24-N2L
| 型 式 | MHPU24-N2L |
| 使用流体 | 一般作動油 |
| 最高圧力 | 40 MPa |
| バルブ構成 | マニホールドブロック |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.08 型式：MHPU50-N2L
| 型 式 | MHPU50-N2L |
| 使用流体 | 一般作動油 |
| 最高圧力 | 40 MPa |
| バルブ構成 | マニホールドブロック |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.09 型式：MHPU50-B2L
| 型 式 | MHPU50-B2L |
| 使用流体 | 一般作動油 |
| 最高圧力 | 40 MPa |
| バルブ構成 | リターン用手動ストップ弁付 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.10 型式：MHPU100-B2LW
| 型 式 | MHPU100-B2LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | 手動式ボール弁 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.11 型式：MHPU100-DC2L-MC
| 型 式 | MHPU100-DC2L-MC |
| 使用流体 | 一般鉱物油 |
| 最高圧力 | 70 MPa |
| バルブ構成 | ノンリークバルブ レベルスィッチ付 |
| タンク容量 | 2 L |
| 図面（ダウンロード） | 図面PDF |
No.12 型式：MHPU50-J5L-RG
| 型 式 | MHPU50-J5L-RG |
| 使用流体 | 一般鉱物油 |
| 最高圧力 | 20 MPa |
| バルブ構成 | エアーオペレートバルブ |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.13 型式：MHPU50-J5L-4
| 型 式 | MHPU50-J5L-4 |
| 使用流体 | 一般鉱物油 |
| 最高圧力 | 20 MPa |
| バルブ構成 | エアーオペレートバルブ |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.14 型式：MHPU24-R5LC
| 型 式 | MHPU24-R5LC |
| 使用流体 | 一般鉱物油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | リリーフ付 |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.15 型式：MHPU＊-V5L
| 型 式 | MHPU＊-V5L |
| 使用流体 | 水グリコール・油圧 |
| 最高圧力 | 70 MPa |
| バルブ構成 | 手動切換弁付 |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.16 型式：MHPU2424-R5LC
| 型 式 | MHPU2424-R5LC |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | リリーフ・チェック・ストップ弁 |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.17 型式：MHPU100100-MK5L
| 型 式 | MHPU100100-MK5L |
| 使用流体 | 一般作動油 |
| 最高圧力 | 45 MPa |
| バルブ構成 | スピコン エアーパイロットノンリーク弁(オプション) |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.18 型式：MHPU50-SJ5LW
| 型 式 | MHPU50-SJ5LW |
| 使用流体 | 蒸留水 |
| 最高圧力 | 40 MPa |
| バルブ構成 | ストップ弁 チェック弁 |
| タンク容量 | 5 L |
| 図面（ダウンロード） | 図面PDF |
No.19 型式：CHPU65-J6L-DRA-G
| 型 式 | CHPU65-J6L-DRA-G |
| 使用流体 | 一般作動油 |
| 最高圧力 | 20 MPa |
| バルブ構成 | 減圧・リリーフ・エアー操作弁 |
| タンク容量 | 8 L |
| 図面（ダウンロード） | 図面PDF |
No.20 型式：MHPU24-R8LC
| 型 式 | MHPU24-R8LC |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | リリーフ付 |
| タンク容量 | 8 L |
| 図面（ダウンロード） | 図面PDF |
No.21 型式：MHPU10-V8LW
| 型 式 | MHPU10-V8LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 8 MPa |
| バルブ構成 | 手動切換弁付 |
| タンク容量 | 8 L |
| 図面（ダウンロード） | 図面PDF |
No.22 型式：MHPU100-V8LW
| 型 式 | MHPU100-V8LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | 手動切換弁付 |
| タンク容量 | 8 L |
| 図面（ダウンロード） | 図面PDF |
No.23 型式：MHPU2424-R8LC
| 型 式 | MHPU2424-R8LC |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | リリーフ付 |
| タンク容量 | 8 L |
| 図面（ダウンロード） | 図面PDF |
No.24 型式：MHPU24-N13L-F
| 型 式 | MHPU24-N13L-F |
| 使用流体 | 一般作動油 |
| 最高圧力 | 19 MPa |
| バルブ構成 | マニホールドブロック |
| タンク容量 | 13 L |
| 図面（ダウンロード） | 図面PDF |
No.25 型式：MHPU7575-ME30LW-1S
| 型 式 | MHPU7575-ME30LW-1S |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | 水面レベルSW+チェッキ弁付 |
| タンク容量 | 30 L |
| 図面（ダウンロード） | 図面PDF |
No.26 型式：MHPU100-P40LW
| 型 式 | MHPU100-P40LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 25 MPa |
| バルブ構成 | ＰＳ・ストップ弁 |
| タンク容量 | 40 L |
| 図面（ダウンロード） | 図面PDF |
No.27 型式：CHPU400-KE30BWO
| 型 式 | CHPU400-KE30BWO |
| 使用流体 | 一般水道水 |
| 最高圧力 | 250 MPa |
| バルブ構成 | 手動ストップ弁 |
| タンク容量 | 40 L |
| 図面（ダウンロード） | 図面PDF |
No.28 型式：MHPU50-Z50L
| 型 式 | MHPU50-Z50L |
| 使用流体 | 一般水道水 |
| 最高圧力 | 40 MPa |
| バルブ構成 | リリーフ・ストップ弁 |
| タンク容量 | 50 L |
| 図面（ダウンロード） | 図面PDF |
No.29 型式：MHPU0510-KZ-W800LW
| 型 式 | MHPU0510-KZ-W800LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 8 MPa |
| バルブ構成 | 低圧・高圧・低高圧 |
| タンク容量 | 750 L |
| 図面（ダウンロード） | 図面PDF |

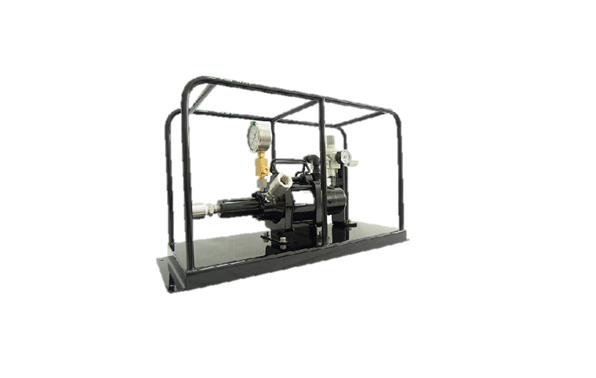

No.30 型式：MHP50-400(フレーム付)
| 型 式 | MHP50-400(フレーム付) |
| 使用流体 | 一般水道水 |
| 最高圧力 | 40 MPa |
| バルブ構成 | フレーム・圧力計・セービングバルブ付 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.31 型式：MHPU5-YSW
| 型 式 | MHPU5-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 4 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.32 型式：MHPU10-YSW
| 型 式 | MHPU10-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 8 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.33 型式：MHPU24-YSW
| 型 式 | MHPU24-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 19 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.34 型式：MHPU50-YSW
| 型 式 | MHPU50-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 40 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.35 型式：MHPU75-YSW
| 型 式 | MHPU75-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 60 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.36 型式：MHPU100-YSW
| 型 式 | MHPU100-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 70 MPa |
| バルブ構成 | 圧力制御弁・他 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.37 型式：CHPU65-YSW
| 型 式 | CHPU65-YSW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | シーケンス弁内蔵 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.38 型式：MHPU200-FDWW
| 型 式 | MHPU200-FDWW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 100 MPa |
| バルブ構成 | ST弁・安全保護ケース |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.39 型式：MHPU100X3-IHI20LW
| 型 式 | MHPU100X3-IHI20LW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 28 MPa |
| バルブ構成 | 安全弁・アキュームレータ付 |
| タンク容量 | 16 L |
| 図面（ダウンロード） | 図面PDF |
No.40 型式：MHPU100-YW
| 型 式 | MHPU100-YW |
| 使用流体 | 一般水道水 |
| 最高圧力 | 80 MPa |
| バルブ構成 | PG・ST弁 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.41 型式：MHPU75-SMW-W
| 型 式 | MHPU75-SMW-W |
| 使用流体 | 一般水道水 |
| 最高圧力 | 60 MPa |
| バルブ構成 | 台車・ポンプ・タンク・開放弁 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.42 型式：MHPU200-YNW-W
| 型 式 | MHPU200-YNW-W |
| 使用流体 | 一般水道水 |
| 最高圧力 | 160 MPa |
| バルブ構成 | 台車・ポンプ・タンク |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.43 型式：MHPU200-JXW-W-ST(JAXA仕様)
| 型 式 | MHPU200-JXW-W-ST(JAXA) |
| 使用流体 | 一般水道水 |
| 最高圧力 | 160 MPa |
| バルブ構成 | 台車・ポンプ・タンクバルブ |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.44 型式：CHPU65-BWW1
| 型 式 | CHPU65-BWW1 |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | PG・ST弁 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.45 型式：CHPU65-BWW4
| 型 式 | CHPU65-BWW4 |
| 使用流体 | 一般水道水 |
| 最高圧力 | 50 MPa |
| バルブ構成 | PG・ST弁 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.46 型式：CHPU20150-YWW-STG
| 型 式 | CHPU20150-YWW-STG |
| 使用流体 | 一般水道水 |
| 最高圧力 | (低圧側) 16 MPa (高圧側) 50 MPa |
| バルブ構成 | 誤操作安全弁 水圧安全弁 |
| タンク容量 | タンク無し |
| 図面（ダウンロード） | 図面PDF |
No.47 型式：MHPU24-YNBW-V
| 型 式 | MHPU24-YNBW-V |
| 使用流体 | 一般水道水 |
| 最高圧力 | 10 MPa |
| バルブ構成 | 圧力容器 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.48 型式：MHPU5-SMW-WVP
| 型 式 | MHPU5-SMW-WVP |
| 使用流体 | 一般水道水 |
| 最高圧力 | 4 MPa |
| バルブ構成 | 手動切換弁 ストップ弁 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.49 型式：MHPU10-SMW-WVP
| 型 式 | MHPU10-SMW-WVP |
| 使用流体 | 一般水道水 |
| 最高圧力 | 8 MPa |
| バルブ構成 | 手動切換弁 ストップ弁 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.50 型式：MHPU50-SMW-WVP
| 型 式 | MHPU50-SMW-WVP |
| 使用流体 | 一般水道水 |
| 最高圧力 | 40 MPa |
| バルブ構成 | 手動切換弁 ストップ弁 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
No.51 型式：MHPU10-NKW-WPP
| 型 式 | MHPU10-NKW-WPP |
| 使用流体 | 一般水道水 |
| 最高圧力 | 4 MPa |
| バルブ構成 | 水圧 ON/OFF 弁 |
| タンク容量 | 20 L |
| 制御方式 | 電気制御版 |
| 図面（ダウンロード） | 図面PDF |

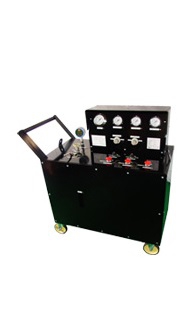

No.52 型式：MHPU50-YNWW-OR
第53回全国技能オリンピック大会仕様
| 型 式 | MHPU50-YNWW-OR |
| 使用流体 | 一般水道水 |
| 最高圧力 | 40 MPa |
| バルブ構成 |
破壊圧用 ピークホールド圧力計 スピードコントロール弁 プッシュ釦式ストップ弁 |
| タンク容量 | 20 L |
| 図面（ダウンロード） | 図面PDF |
