製品情報PRODUCTS

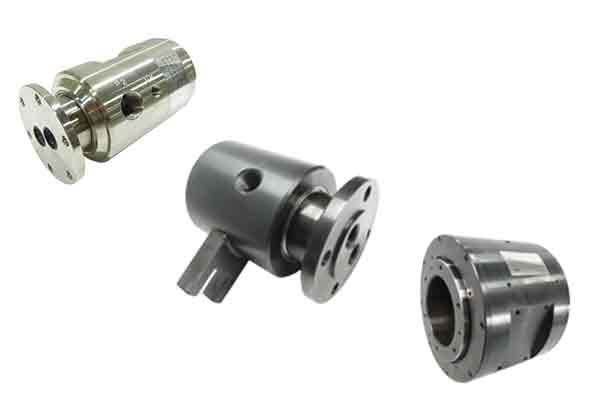

ロータリージョイント&スイベルジョイント
特長
- 非常に低い回転時の反力負荷。
- 内部リークが無くメンテナンスフリータイプ。
- 経験を生かした独自のシール構造・寸法。
- 油圧・水圧・空気圧・特殊作動油等組み合わせ自由。
- 建設機械のアタッチメント用にも最適。
- 電気(スリップリング)も組み合わせ可能。
No.01 型式:RJ2-7-6N24B-E
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-7-6N24B-E](/products_services/1898__UkoyLTctNk4yNEItRQ-D-_2.jpg?rixcdn=1719928)
型 式 |
RJ2-7-6N24B-E |
最高使用圧力 |
7 MPa |
最大使用流量 |
20 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF
|
No.02 型式:RJ2-30-30N22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-30-30N22B](/products_services/1639__UkoyLTMwLTMwTi0yMkI_1.jpg?rixcdn=1719928)
型 式 |
RJ2-30-30N22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
No.03 型式:RJ2-30-30W-22B 1/4・3/8
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-30-30W-22B](/products_services/1578__UkoyLTMwLTMwVy0yMkI_1.jpg?rixcdn=1719928)
型 式 |
RJ2-30-30W-22B 1/4・3/8 |
最高使用圧力 |
30 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・水圧 |
No.04 型式:RJ2-30-50N-26B-AP
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-30-50N-26B-AP](/products_services/1579__UkoyLTMwLTUwTi0yNkItQV.jpg?rixcdn=1719928)
型 式 |
RJ2-30-50N-26B-AP |
最高使用圧力 |
30 MPa |
最大使用流量 |
50 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.05 型式:RJ2-30-68N-22BT
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-30-68N-22BT](/products_services/1936__UkoyLTMwLTY4Ti0yMkJU_1.jpg?rixcdn=1719928)
型 式 |
RJ2-30-68N-22BT |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・空圧 |
図面(ダウンロード) |
図面PDF |
No.06 型式:RJ2-30-68W21B
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-30-68W21B](/products_services/2095__UkoyMzA2OFcyMUI_6.jpg?rixcdn=1719928)
型 式 |
RJ2-30-68W21B |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・水圧 |
No.07 型式:RJ2-35-100W23B
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-35-100W-23B](/products_services/1589__UkoyLTM1LTEwMFcyM0I_1.jpg?rixcdn=1719928)
型 式 |
RJ2-35-100W-23B |
最高使用圧力 |
35 MPa |
最大使用流量 |
100 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
水圧 |
No.08 型式:RJ2-35-100N-23B
![サエキエンジ ロータリージョイント スイベルジョイント RJ2-35-100N23B](/products_services/1590__UkoyLTM1LTEwME4tMjNC_2.jpg?rixcdn=1719928)
型 式 |
RJ2-35-100N-23B |
最高使用圧力 |
35 MPa |
最大使用流量 |
100 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・空圧 |
No.09 型式:RJ3-10-68W23BT
![サエキエンジ ロータリージョイント スイベルジョイント RJ3-10-68W23BT](/products_services/1592__UkozLTEwLTY4VzIzQlQ_1.gif?rixcdn=1719928)
型 式 |
RJ3-10-68W23BT |
最高使用圧力 |
10 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
水圧・油圧 |
図面(ダウンロード) |
図面PDF |
No.10 型式:RJ3-30-30W-22B
型 式 |
RJ3-30-30W-22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
水圧 |
No.11 型式:RJ3-30-30N-22T
![サエキエンジ ロータリージョイント スイベルジョイント RJ3-30-30N-22T](/products_services/1640__UkozLTMwLTMwVy0yMlQ_1.jpg?rixcdn=1719928)
型 式 |
RJ3-30-30N-22T |
最高使用圧力 |
30 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・空圧 |
No.12 型式:RJ3-30-30N-22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ3-30-30N22B](/products_services/1595__UkozLTMwLTMwTi0yMkI_1.jpg?rixcdn=1719928)
型 式 |
RJ3-30-30N-22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
No.13 型式:RJ4-30-68WA-22BT
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-30-68WA-22BT](/products_services/1599__Uko0LTMwLTY4V0EtMjJCVA-D-_1.gif?rixcdn=1719928)
型 式 |
RJ4-30-68WA-22BT |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
水圧 + 異種流体 |
図面(ダウンロード) |
図面PDF |
No.14 型式:RJ4-1-1000AW-22BH
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-1-1000AW-22BH](/products_services/1641__UkoxLTEwMDBBVy0yMkJI_1.jpg?rixcdn=1719928)
型 式 |
RJ4-1-1000AW-22BH |
最高使用圧力 |
1 MPa |
最大使用流量 |
1000 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
空圧・水圧 |
図面(ダウンロード) |
図面PDF |
No.15 型式:RJ4-1-20W-21P 塗装仕様
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-1-20W-21P](/products_services/1601__Uko0LTEtMjBXLTIxUA-D-_1.jpg?rixcdn=1719928)
型 式 |
RJ4-1-20W-21P 塗装仕様 |
最高使用圧力 |
1 MPa |
最大使用流量 |
1500 L/min |
最高使用回転数 |
20 min-1 |
使用流体 |
空圧 |
図面(ダウンロード) |
図面PDF |
No.16 型式:RJ4-1-20W21B
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-1-20W21B](/products_services/1602__Uko0LTEtMjBXMjE_1.jpg?rixcdn=1719928)
型 式 |
RJ4-1-20W21B |
最高使用圧力 |
1 MPa |
最大使用流量 |
20 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
水圧・空圧・真空 |
No.17 型式:RJ4-30-68N22BT
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-30-68N22BT](/products_services/1604__Uko0LTMwLTY4TjIyQlQ_1.jpg?rixcdn=1719928)
型 式 |
RJ4-30-68N22BT |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.18 型式:RJ4-30-300N22BU
![サエキエンジ ロータリージョイント スイベルジョイント RJ4-30-300N22BU](/products_services/1605__Uko0LTMwLTMwME4yMkJV_1.jpg?rixcdn=1719928)
型 式 |
RJ4-30-300N22BU |
最高使用圧力 |
30 MPa |
最大使用流量 |
300 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.19 型式:RJ5-30-80NA-26BA
![サエキエンジ ロータリージョイント スイベルジョイント RJ5-30-80NA-26BA](/products_services/1607__Uko1LTMwLTgwTkEtMjZCQQ-D-_1.jpg?rixcdn=1719928)
型 式 |
RJ5-30-80NA-26BA |
最高使用圧力 |
30 MPa |
最大使用流量 |
80 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・空圧 |
図面(ダウンロード) |
図面PDF |
No.20 型式:RJ6-30-20N-21B
![サエキエンジ ロータリージョイント スイベルジョイント RJ6-30-20N-21B](/products_services/1612__UkotMzAtMjBOLTIxQg-D-.jpg?rixcdn=1719928)
型 式 |
RJ6-30-20N-21B |
最高使用圧力 |
30 MPa |
最大使用流量 |
20 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.21 型式:RJ6-30-68N22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ6-30-68N22B](/products_services/1613__Uko2LTMwLTY4TjIyQg-D-.jpg?rixcdn=1719928)
型 式 |
RJ6-30-68N22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.22 型式:RJ6-30-68N22BE
![サエキエンジ ロータリージョイント スイベルジョイント RJ6-30-68N22BE](/products_services/1614__Uko2LTMwLTY4TjIyQkU.jpg?rixcdn=1719928)
型 式 |
RJ6-30-68N22BE |
最高使用圧力 |
30 MPa |
最大使用流量 |
68 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.23 型式:RJ6-30-300N22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ6-30-300N22B](/products_services/1616__Uko2LTMwLTMwME4yMkI.jpg?rixcdn=1719928)
型 式 |
RJ6-30-300N22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
300 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.24 型式:RJ7-21-54N21-BE
![サエキエンジ ロータリージョイント スイベルジョイント RJ7-21-54N21BE](/products_services/1617__Uko3LTIxLTU0TjIxLUJF.jpg?rixcdn=1719928)
型 式 |
RJ7-21-54N21-BE |
最高使用圧力 |
21 MPa |
最大使用流量 |
54 L/min |
最高使用回転数 |
10 min-1 |
使用流体 |
油圧(シールドマシン仕様) |
図面(ダウンロード) |
図面PDF |
No.25 型式:RJ8-1-1500A-22BE
![サエキエンジ ロータリージョイント スイベルジョイント RJ8-1-1500A-22BE](/products_services/1619__Uko4LTEtMTUwMEEtMjJCRQ-D-.jpg?rixcdn=1719928)
型 式 |
RJ8-1-1500A-22BE |
最高使用圧力 |
1 MPa |
最大使用流量 |
3,000 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
空圧 |
図面(ダウンロード) |
図面PDF |
No.26 型式:RJ8-30-20N-21B
![サエキエンジ ロータリージョイント スイベルジョイント RJ8-30-20N-21B](/products_services/1622__Uko4LTMwLTIwTi0yMUI.jpg?rixcdn=1719928)
型 式 |
RJ8-30-20N-21B |
最高使用圧力 |
30 MPa |
最大使用流量 |
20 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.27 型式:RJ8-30-120N22B
![RJ8-30-120N22B](/products_services/1623__Uko4LTMwLTEyME4yMkI.jpg?rixcdn=1719928)
型 式 |
RJ8-30-120N22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
75~200 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.28 型式:RJ8-30-120N26B
![サエキエンジ ロータリージョイント スイベルジョイント RJ8-30-120N26B](/products_services/1624__Uko4LTMwLTEyME4yMg-D-.jpg?rixcdn=1719928)
型 式 |
RJ8-30-120N26B |
最高使用圧力 |
30 MPa |
最大使用流量 |
120 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.29 型式:RJ8-30-200N22 耐熱仕様
![サエキエンジ ロータリージョイント スイベルジョイント RJ8-30-200N22](/products_services/1626__Uko4LTMwLTIwME4yMg-D-.jpg?rixcdn=1719928)
型 式 |
RJ8-30-200N22 耐熱仕様 |
最高使用圧力 |
30 MPa |
最大使用流量 |
200 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・水グリコール |
図面(ダウンロード) |
図面PDF |
No.30 型式:RJ9-1-7000A-22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ9-1-7000A-22B](/products_services/1627__Uko5LTEtNzAwMEEtMjJC.jpg?rixcdn=1719928)
型 式 |
RJ9-1-7000A-22B |
最高使用圧力 |
1 MPa |
最大使用流量 |
7,000 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
ドライエアー・真空 |
図面(ダウンロード) |
図面PDF |
No.31 型式:RJ9-30-300N22B
![サエキエンジ スイベル ロータリー ジョイント RJ9-30-300N22B](/products_services/1938__Uko5LTMwLTMwME4yMkI.jpg?rixcdn=1719928)
型 式 |
RJ9-30-300N22B |
最高使用圧力 |
30 MPa |
最大使用流量 |
300 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧・水グリコール |
図面(ダウンロード) |
図面PDF |
No.32 型式:RJ10-30-120N26B
![サエキエンジ ロータリージョイント スイベルジョイント RJ10-30-120N26B](/products_services/1628__UkoxMC0zMC0xMjBOMjZC_2.jpg?rixcdn=1719928)
型 式 |
RJ10-30-120N26B |
最高使用圧力 |
30 MPa |
最大使用流量 |
200 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.33 型式:RJ12-30-30N22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ12-30-30N22B](/products_services/1631__UkoxMi0zMC0zME4yMkI.jpg?rixcdn=1719928)
型 式 |
RJ12-30-30N22B |
最高使用圧力 |
21 MPa |
最大使用流量 |
30 L/min |
最高使用回転数 |
10 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
No.34 型式:RJ14-1-2500A-22B
![サエキエンジ ロータリージョイント スイベルジョイント RJ14-1-2500A-22B](/products_services/1632__UkoxNC0xLTI1MDBBLTIyQg-D-_1.jpg?rixcdn=1719928)
型 式 |
RJ14-1-2500A-22B |
最高使用圧力 |
1 MPa |
最大使用流量 |
2,500 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
ドライエアー・真空 |
図面(ダウンロード) |
図面PDF |
No.35 型式:RJ16-30-120N22
![サエキエンジ ロータリージョイント スイベルジョイント RJ16-30-120N22](/products_services/1634__UkoxNi0zMC0xMjBOMjI.jpg?rixcdn=1719928)
型 式 |
RJ16-30-120N22 |
最高使用圧力 |
30 MPa |
最大使用流量 |
200 L/min |
最高使用回転数 |
30 min-1 |
使用流体 |
油圧 |
図面(ダウンロード) |
図面PDF |
