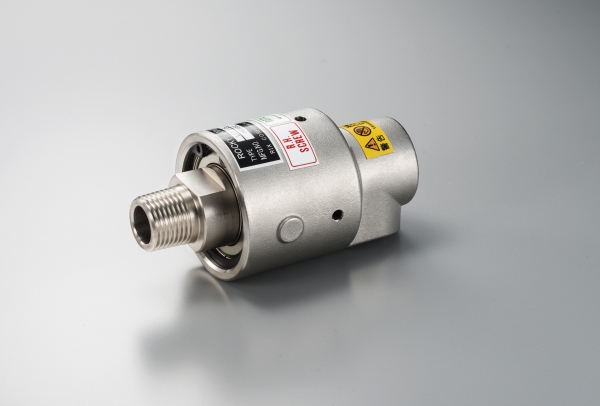

水/温水用高速タイプ(一般産業機械向け) LC型

ロータリージョイント(回転継手)

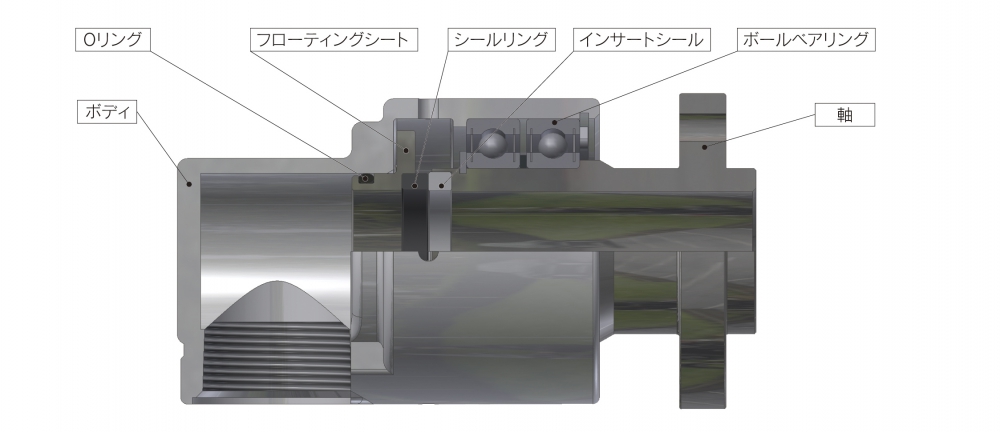

一般産業機械向けロータリージョイントLC型の構成

コンセプト

LC型ロータリージョイントは一般産業機械向けに水・温水用の高速タイプに対応するために開発したロータリージョイントです。

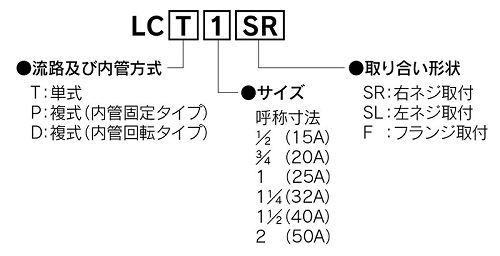

型式説明

一般産業機械向けロータリージョイントLC型の型式説明図

特徴

  • 長寿命: メカニカルシール材として、ファインセラミックと特殊カーボンを選定。

  • 高信頼: 本体の主材料には耐蝕材のステンレス材を選定。
        スプリングは非接液の為、流体内異物、水垢に強い。

  • 低トルク: メカニカルシール部は最適なシール材、面圧値の採用及び、
         ボールベアリングの採用により低トルクを実現。

流体

流体 飽和蒸気 熱媒油
適応可否 × ×

使用条件

圧力 (MPa) 回転数 (min-1) 温度 (℃)
口径 (1/2~1) Max. 2.3 Max. 3,500 Max. 100
口径 (1 1/4~2) Max. 1.7 Max. 2,000

内管方式

内管方式 単式 複式 (内管固定) 複式 (内管回転)
タイプ LCT LCP LCD

サイズ&取合形状

  • 標準品サイズ 1/2~2

    ※標準品以外のサイズでもご対応可能ですので、お問い合わせ下さい。

  • 取合形状: ネジ取付 (右、左)、フランジ取付

取付方向 横 (水平) 縦 (回転側 上) 縦 (回転側 下)
適応可否 △※


※ご希望の際は別途お問い合わせ下さい。

寸法表


※詳細寸法についてはカタログ (ダウンロード可能)を参照下さい。
