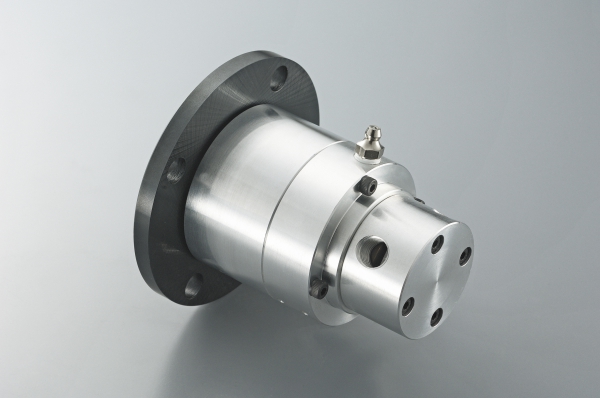

旋盤チャック用 2ポートタイプ EES-2P03
ロータリージョイント（回転継手）
コンセプト
ロータリージョイントEES-2P03（2ポート）は旋盤チャック用ベアリング内臓タイプでグリース封入構造により、使用流体がエアーの場合でもオイルエアー供給不要のロータリージョイントです。
基本仕様（ポート１）
| 流体 | ｸｰﾗﾝﾄ(油性＆水溶性) | ﾄﾞﾗｲｴｱｰ＆ｵｲﾙｴｱｰ | ﾄﾞﾗｲｴｱｰ＆ｵｲﾙｴｱｰ | 作動油 (VG2～32) | 作動油 (VG2～32) |
| 用途 | ｸｰﾗﾝﾄｽﾙｰ | ｴｱﾌﾞﾛｰ、 ｱｸﾁｭｴｰﾀｰ |
着座検知 | ｱｸﾁｭｴｰﾀｰ | ｱｸﾁｭｴｰﾀｰ |
| 圧力 (MPa) | 7 | 0.6※ | 1 | 7 | 3.5 |
| 回転数 (min-1) | 8,000 | 8,000 | 4,000 | 4,000 | 4,500 |
※着座検知は 0.2MPa
基本仕様（ポート２）
| 流体 | ﾄﾞﾗｲｴｱｰ＆ｵｲﾙｴｱｰ |
| 用途 | ｴｱﾌﾞﾛｰ、ｱｸﾁｭｴｰﾀｰ、着座検知 |
| 圧力 (MPa) | 0.2 |
| 回転数 (min-1) | 8,000 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | ◯ | ◯ | ✕※ |
※別途お問合せ下さい
取付仕様
| 仕様 | 空回転 |
| 適応可否 | ◯ |
注記）
01.空回転… 流体を通さずに回転させる事
外形図
※外形図等についてはカタログ (ダウンロード可能）を参照下さい。
