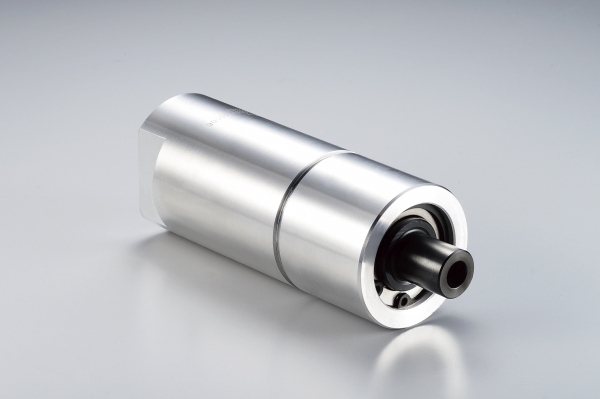

スピンドルスルー用 ベアリング内蔵 高圧・高速回転タイプ LX88シリーズ(八角締結)
ロータリージョイント（回転継手）
コンセプト
工作機械用ロータリージョイントLX88シリーズ(八角締結)は、
ボディをスピンドルケーシングに固定し、八角シャフトで回転軸に接続するタイプです。
スピンドルスルー用ベアリング内蔵型で、高速回転に対応しています。

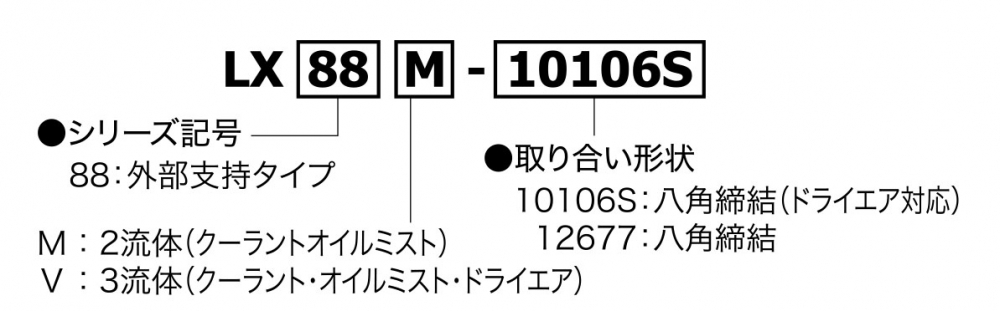

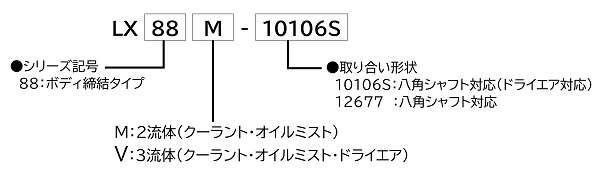

型式説明
特徴
- 八角シャフトで回転軸に接続
- 高圧＆高速対応
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) | 0.5～15 ※1 | 0.2～1 | 0.2～1 (V型) |
※1 最高仕様条件の組み合わせでの使用は避けて下さい。
(PV線図をご確認ください。)

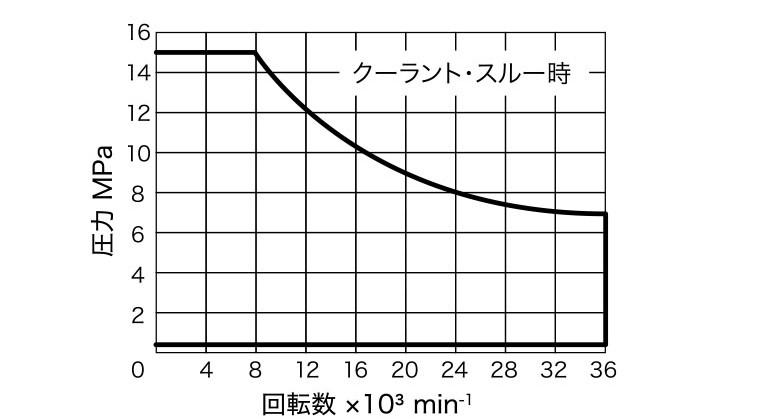

PV線図
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) |
| 数値 | 20以下 | Max. 36,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | ◯ | ◯ | ◯ |
取付仕様
| 仕様 | 空回転 | シール最低動作流量 |
| 適応可否、数値 | 〇 | 10L/min 以上 |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール最低動作流量… 流体:クーラントの場合
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ (ダウンロード可能）を参照下さい。
