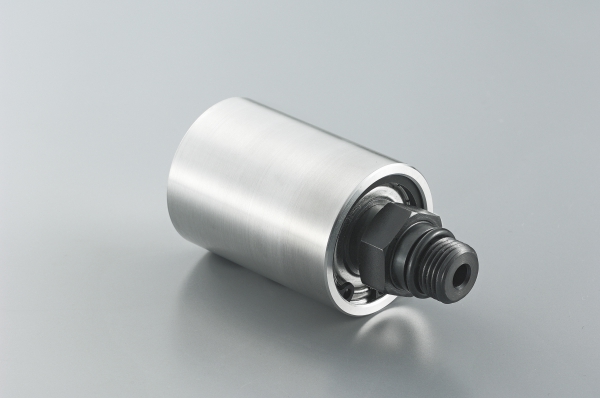

【工作機械業界向け】旋盤チャック用 LA-1Pシリーズ ロータリージョイント

ロータリージョイント(回転継手)

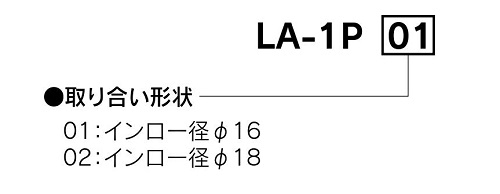

型式説明

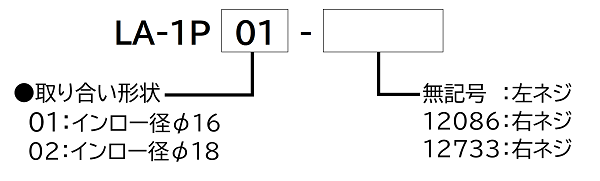

【工作機械業界向け】旋盤チャック用LA-1Pシリーズロータリージョイントの型式説明図

特徴

  • クーラントスルー、着座検知に使用可能な1ポートタイプ
  • 高耐久特殊セラミック製メカニカルシール
  • 流体のない空運転が可能
  • 3流体(クーラント、オイルミスト、ドライエアー)対応型

流体

流体 クーラント ドライエア 真空
圧力 (MPa) 7 1 -0.1

基本仕様

仕様 流量 (L/min) 回転数 (min-1) 温度 (℃)
数値 20以下 Max. 12,000 60

取付方向

取付方向 横 (水平) 縦 (回転側 上) 縦 (回転側 下)
適応可否 ✕※


※ドライエアのみ可能

取付仕様

仕様 空回転
適応可否


注記)

01.空回転… 流体を通さずに回転させる事

寸法表及び外形図


※詳細寸法及び外形図等についてはカタログ(ダウンロード可能)を参照ください。
