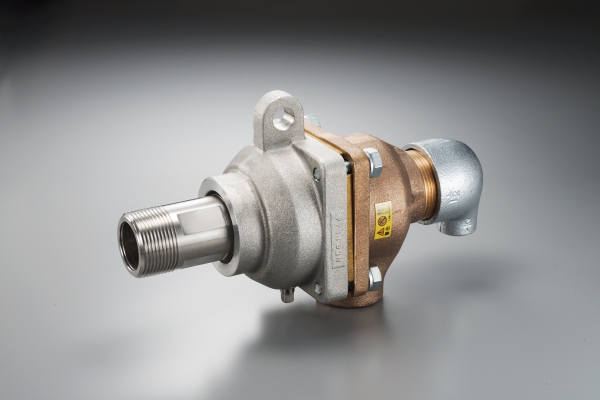

【ゴム・タイヤ業界向け】NBシリーズ ロータリージョイント
ロータリージョイント（回転継手）
コンセプト
NB型ロータリージョイントは水用の耐悪環境に優れ、主にゴム・タイヤ業界向けに開発されたロータリージョイントです。

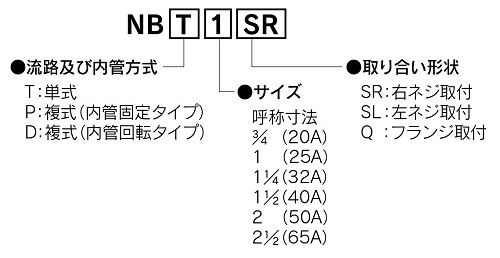

型式説明
特徴
- メンテナンス性： 耐環境性に優れ、無給脂でメンテナンスフリー。
- 長寿命： 本体の主材部には耐蝕材のステンレス材、銅合金を採用。
スプリングは非接触の為、流体内異物、水垢に強い。
※高温対応 (300℃) 用のNBHタイプもございます。
流体
| 流体 | 水 | 飽和蒸気 | 熱媒油 |
| 適応可否 | 〇 | × | × |
使用条件
| 圧力 (MPa) | 回転数 (min-1) | 温度 (℃) | |
| NB | Max. 1.0 | Max. 100 | Max. 80 |
内管方式
| 内管方式 | 単式 | 複式 (内管固定） | 複式 (内管回転) |
| タイプ | NBT | NBP | NBD |
サイズ＆取合形状
- 標準品サイズ 3/4～2 1/2
※標準品以外のサイズでもご対応可能ですので、お問い合わせください。 - 取合形状： ネジ取付 (右、左）、フランジ取付
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | ○ | × | × |

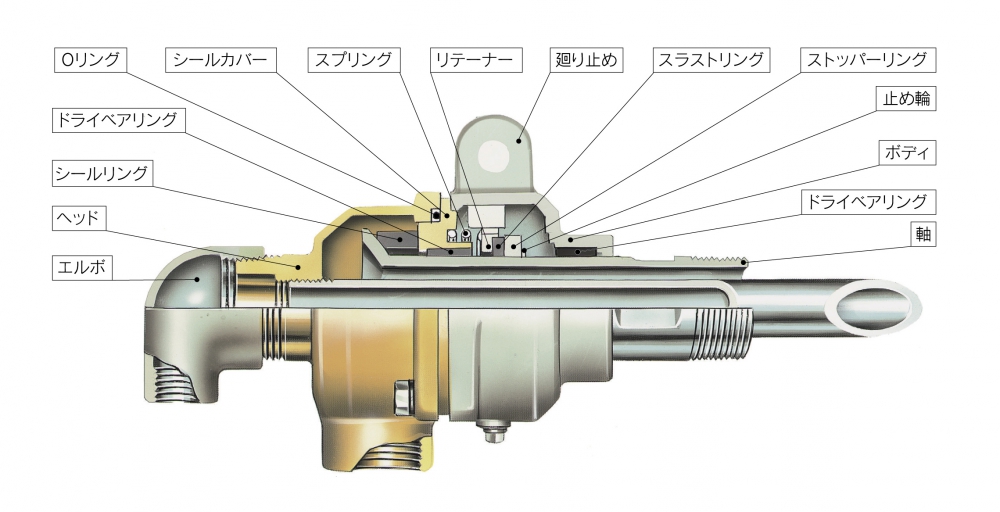

寸法表
※詳細寸法についてはカタログ（ダウンロード可能）を参照ください。
