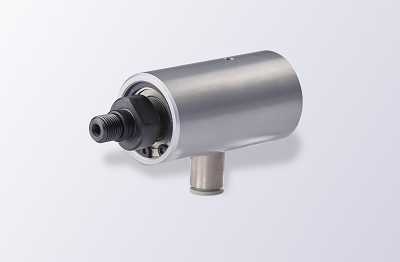

【工作機械業界向け】スピンドルスルー用 L66Mシリーズ ロータリージョイント
ロータリージョイント（回転継手）

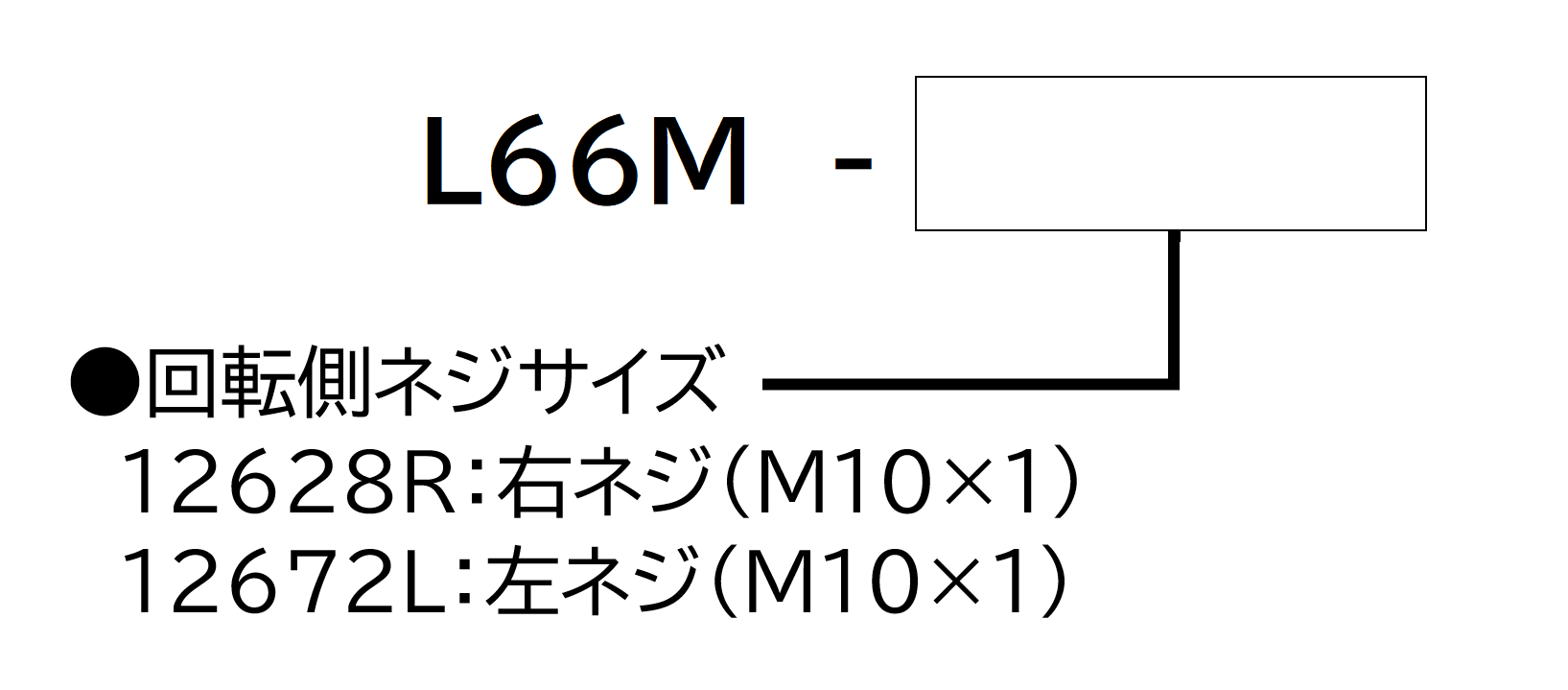

型式説明
特徴
- 取付ねじ：M10仕様
- 様々なスピンドルに対応
- コンパクトタイプ
- 高耐久 特殊セラミック製メカニカルシール
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) |
11 |
1 | × |
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) |
| 数値 | 20 以下 | Max. 15,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | 〇 | 〇 |
取付仕様
| 仕様 | 空回転 | シール最低動作流量 |
| 適応可否、数値 | × | 10L/min 以上 |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール最低動作流量… 流体：クーラントの場合
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ（ダウンロード可能）を参照ください。
