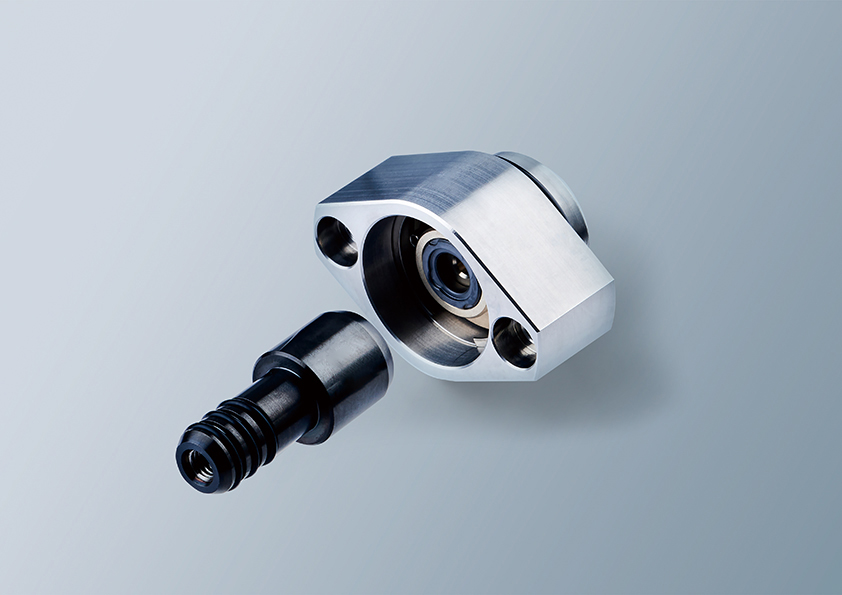

【工作機械業界向け】スピンドルスルー用 ESX20M-13シリーズ ロータリージョイント
ロータリージョイント（回転継手）

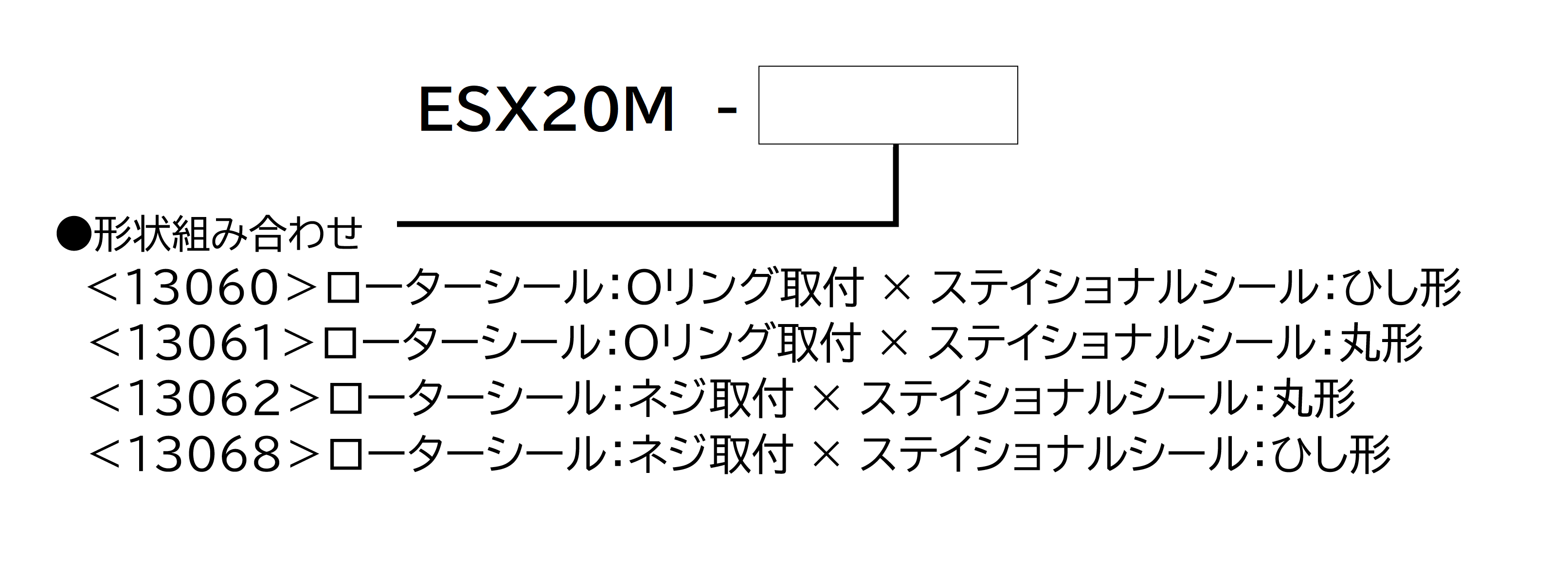

型式説明
特徴
- 主にビルトインスピンドル対応（その他、スピンドルでも対応可）
- 主軸への組付性向上（※13060,13061のみ）
- 高耐久 特殊セラミック製メカニカルシール
- 滑らかなストロークと密封性能を実現する内部シール構造
- 流体のない空運転が可能
流体
| 流体 | クーラント | オイルミスト | ドライエア |
| 圧力 (MPa) |
0.5～7(ESX20M-13060,13068) 0.5～14(ESX20M-13061,13062) |
0.2～1 | × |
基本仕様
| 仕様 | 流量 (L/min) | 回転数 (min-1) | 温度 (℃) |
| 数値 | 28 以下 | Max. 24,000 | 60 |
取付方向
| 取付方向 | 横 (水平) | 縦 (回転側 上) | 縦 (回転側 下) |
| 適応可否 | 〇 | 〇 | 〇 |
取付仕様
| 仕様 | 空回転 | シール最低動作流量 | スピンドル側にかかるスラスト荷重 |
| 適応可否、数値 | 〇 | 10L/min 以上 | 875N |
注記）
01.空回転… 流体を通さずに回転させる事
02.シール最低動作流量… 流体：クーラントの場合
03.スピンドル側にかかるスラスト荷重… 流体圧力が7MPaの場合 （流体圧力に比例）
寸法表及び外形図
※詳細寸法及び外形図等についてはカタログ（ダウンロード可能）を参照ください。
ESXシリーズの3D CADデータをご希望の方は、弊社営業所または、下記「お問い合わせ」よりご連絡ください。
ロータリージョイント（回転継手）
