最も要求が厳しいプロセス環境においても、スラリー対応ナイフゲートバルブは流れを遮断します。このラバー製リングスリーブ構造のナイフゲートバルブは、保守メンテナンスのし易さを念頭に設計されています。skwの設計思想は、研磨性があり、腐食性が高いプロセスアプリケーション用に信頼性の高い製品を提供することで獲得したFLOWROX(フローロックス)の多年に渡る経験から生まれたものです。

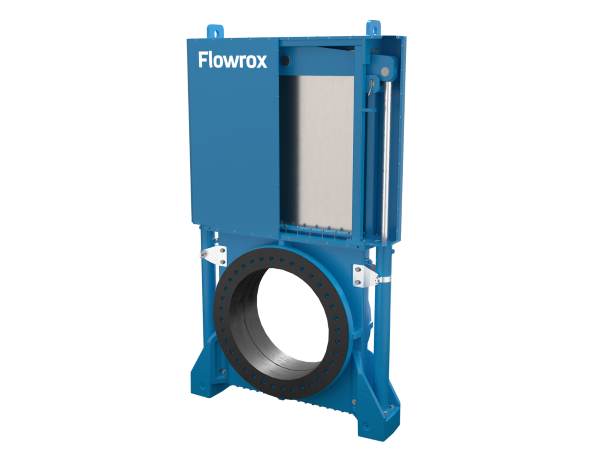

FLOWROXナイフゲートバルブ
FLOWROXナイフゲートバルブは、摩耗性/腐食性のある過酷なスラリーの遮断に最適です。
ナイフゲートバルブ本体は、鋳鉄+溶接構造とステンレス製のゲートで構成されております。
当社の先進的なシール構造は、ゴム製のリングスリーブが両面でナイフゲートに密着し、
きわめて高いシールを行うと同時に、開口状態(ナイフゲートが流路上に無い状態)でも
リングスリーブ同士が隙間を塞ぎ漏れは発生しない構造となっています。
ナイフゲートバルブ 動画
<技術的特長>
①グランドパッキンを使用しない二次シール方式を採用。
②開口時フルボアとなり、バルブ通過時の流体圧損が無い。
③流体・スラリーはバルブ本体の金属部分には接触しない。
④流体は湿式・乾式のいずれでも対応可能。
⑤リングスリーブの交換は容易に行える。
⑥フラッシングボートは全機種標準装備で、微量に推積する。
<目的別タイプ>
FLOWROXのナイフゲートバルブは目的によって3つのタイプを準備しています。
●SKW ー ウェハー型 ●SKF ー フランジ型 ●SKH ー 高圧型
詳細 | SKW | SKF | SKH |
定格圧力 | 10 bar | 10 bar | 20 bar |
接 続 | ウエハー | フランジ | 高圧フランジ |
直 径 | 50-600 mm | 80-600 mm | 80-600 mm |
製品仕様(標準)
本 体:FCD+溶接鋼(焼付塗装)
ゲート:SUS316
スリーブ:NR(天然ゴム)
適応圧力:10bar
内 径:80 - 600mm
<リングスリーブの役割>
バルブが全閉状態の時、二つの向かい合うリングスリーブ(ゴム製)は、ゲートを双方向から挟み込むように密着します。バルブが全開状態の時、リングスリーブは互いにすきま無く密着します。このためゲートバルブが閉状態であれ、開状態であれ高いシール性を保持することが出来ます。
<アクチュエーター>
● 手 動 ● 手動/減速機付 ● 空 圧 ● 油 圧 ● 電 動
※様々なご要望にお応えするために、各種アクチュエーターを用意しております。
