ピンチバルブ

フローロックスピンチバルブは、研磨性、腐食性の高いスラリーや、粉末状及び粒状材料の遮断や調節に最適です。 きわめて厳しい条件の仕様においても、Valmet社の先進のFLOWROX(フローロックス)ピンチバルブが100%遮断します。FLOWROX(フローロックス)ピンチバルブはプロセスを効率化し、メンテナンス周期を延長することによって、プラントの生産性を向上させます。

ピンチバルブの動画

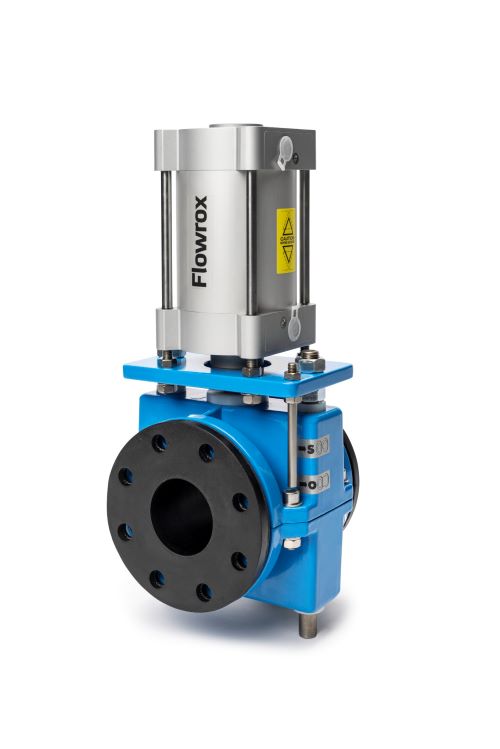

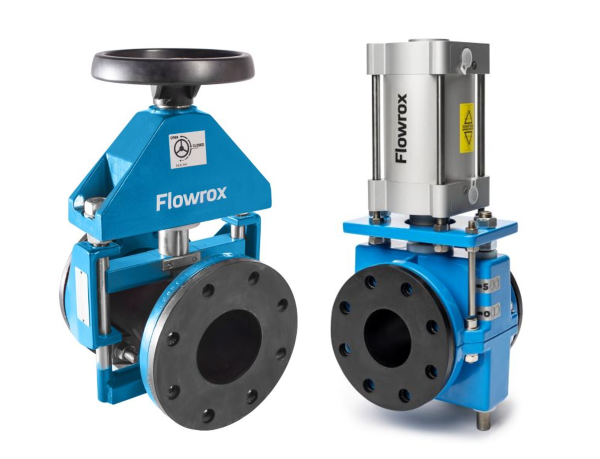

FLOWROXピンチバルブ

ピンチバルブの技術的特徴

  • 100%の遮断（リークレス）
  • ｢開｣状態で流路径として、フルボアで使用可
  • スリーブ内径部のみに流体接触
  • リニアな制御特性
  • スリーブのセンター部分でのピンチ機構
  • 柔軟性スリーブの採用

モジュール型設計

  • ピンチバルブのモジュール型設計

    ピンチバルブは、大きく「スリーブ」「本体」「アクチュエータ」の3つの部分で構成（モジュール化）されています。
    このうち移送物（流体/粉体)に直接接触するのは、スリーブの部分だけです。
    この３つの構成部品の構造と材質を様々に組み合わせることで、ほぼ全ての運転条件に適合させることが可能となります。
    FLOWROXバルブは自洗機能を持っており、もしスリーブの内壁面に固形物が付着したとしてもスリーブが押し潰された際に、付着した粒子がスリーブ表面から剥がれ落ちて、搬送物とともに洗い流されるので、100% 確実な遮断を行うことができます。

ピンチバルブの運用におけるメリット

  • 自洗機構
  • トラブルの少ない運用
  • 長い保全周期
  • 優れた耐摩耗性
  • 高い耐食性
  • 閉塞や動作不良の解消
  • 安価な保守費用
  • 予備品保有コストの削減

　　

　

　

　

標準仕様範囲

  • ピンチバルブの標準仕様範囲

    寸法：直径25 mm～1000 mm

    温度：-50 ℃～ +160 ℃

    使用圧力：真空～100 bar 以上



    この他にも、お客様の個別の要求に合わせた
    特別仕様の ピンチバルブもご用意できます。

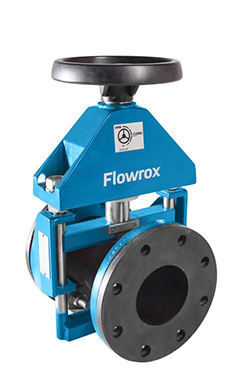

ピンチバルブの手動バルブ

ピンチバルブの手動バルブは、ハンドルによる開閉操作が可能です。
バルブの動作機構部はバルブの内部に納めており、
汚れや腐食を防ぎ、信頼製の高い操作を確保しています。
大径のバルブや高圧用途向けバルブでは、手動操作を容易にするために
減速機が取り付けられています。

ボディの種類

密閉型ボディ
一般的に使われるのは密閉型ボディのピンチバルブです。
密閉型ボディによって、スリーブを外部環境から
保護し早期劣化を防ぐほか、操作の安全性を高め
ます。密閉型ボディの材質には、鋳鉄・普通鋼・
ステンレス鋼・アルミ・プラスチックがあります。
バルブ径は25mm から用意しています。

　

開放型ボディ
開放型ボディのピンチバルブは、有害性のない流体
を扱い使用圧力と使用温度が比較的低い仕様条件用
に作られています。
この設計は、振動の伝達を吸収でき、配管の多少の
位置ずれ（ミスアライメント）も許容出来ます。
また、バルブが軽量であり、整備も簡単です。
材質には、炭素鋼とステンレス鋼があります。
バルブ径は80mm から用意しています。

エネルギー産業における手動バルブ

エネルギー産業における手動バルブ

製品： ピンチバルブ31台、サイズ200 ｍｍ～250 mm
流体： 石炭灰スラリー

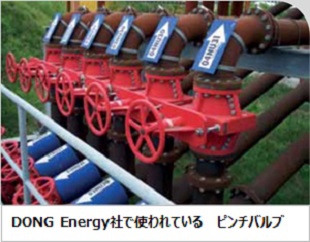

デンマークで最大規模の石炭火力発電所を抱えるDONG Energy 社は、ボイラーから発生する石炭灰/スラグスラリーの処理設備にFROWROXのバルブを導入して、大きな成果をあげています。
この設備は、ボイラーから発生する石炭灰/スラグを砕き、海水を混ぜて沈殿池に送るものです。1996年に、計31基のFROWROX製ピンチバルブが据え付けられました。
摩耗性が高く素材を侵す性質もあるスラリーなので、開閉バルブには高い要求が課されますが、FLOWROXのピンチバルブは期待以上の能力を発揮しています。

ピンチバルブの自動バルブ

FLOWROXのピンチバルブでは、自動化された生産工程に対応出来る
バルブについても各種のオプションを用意しています。
当社の専門知識（機種選定、サイズ決定、技術検討）により、
お客様の使用条件にもっともよく合った製品を提供いたします。

自動バルブ各種オプション

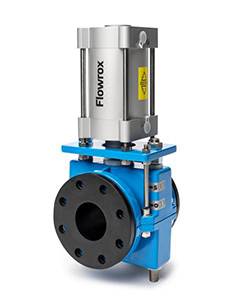

  • エアーシリンダー式自動バルブ

    エアーシリンダー式
    標準のエアーシリンダーは、高速で開閉ができる複動式エアーシリンダーです。急速排気バルブを使用することによってサイクル時間を短縮できます。エアーシリンダー式バルブは、各種産業の広い用途に使用できるタイプです。更に耐食性を高めるエポキシ塗装のオプションもあります。また手動安全機能として緊急用のハンドルを取り付けることができるほか、自動安全機能として機械式スプリングまたは空圧式スプリングを装備することができます。

    油圧シリンダー式
    大きな遮断力や素早い遮断スピードが必要な用途（高圧の流体や大径のバルブ）向けに設計された、コンパクトな複動式油圧シリンダーを使う方式です。

    電動アクチェエータ式
    電動アクチュエータ式は、標準でリミットスイッチとトルクスイッチを組み込んでいるほか、手動の緊急用ハンドルを備えています。電動シリンダー式は大径のバルブや高圧の流体など、大きな遮断力が必要な用途に適しています。

  • 過酷な用途のための制御バルブ

    特殊なアクチュエータ
    動力ユニットを組み込んだ油圧シリンダー、油圧モーター式アクチュエータ、水圧式アクチュエータなどのバルブも、ご要望に応じて用意できます。

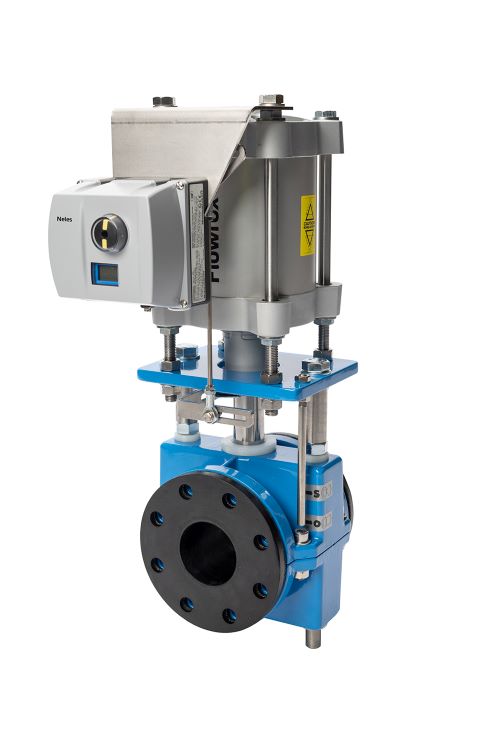

    過酷な用途のための制御バルブ
    従来のバルブでは、乱流の影響や流体による磨耗などの問題に悩まされていた厳しい条件下での開閉のために作られたのが、FLOWROXのピンチバルブです。円錐形スリーブや、スマートポジショナによって、開閉性を更に高めることができます。また弾性スリーブを使うこンもあります。また手動安全機能とで高い耐摩耗性を得ています。

鉱業分野における自動バルブ

鉱業分野における自動バルブ

製品： ピンチバルブ400台、口径：25 mm～ 200 mm
媒体： 鉄鉱石精鉱スラリー/ペレット副原料スラリー

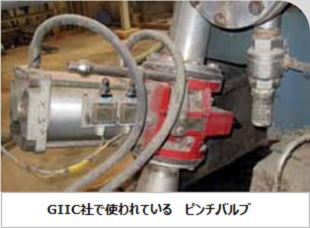

GIIC (Gulf Industrial Investment Company) 社が2008年にバーレーンに鉄鉱石ペレット加工第2プラントを立ち上げた際、FLOWROXのピンチバルブが選ばれました。
FLOWROXの空圧式PVE100～150mmバルブが、ペレット副原料スラリーと鉄鉱石スラリーのラインのほか、各種の関連個所に導入されて活躍しています。
GIIC社のプラントから世界中の市場に最高品質のペレットが送り出されています。

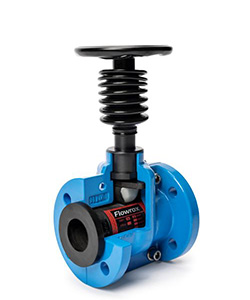

PVEGバルブ

PVEGバルブは､FLOWROXの定評ある高い品質水準に則って開発された、
コンパクトで軽量かつ強靭なピンチバルブです。
このバルブは、摩耗性や腐蝕性を持つ攻撃的なスラリーに対し、
あるいは耐圧性も含む高い密閉性が必要な生産プロセスに対しても対応が可能です。

PVEGバルブの特徴

  • PVEGピンチバルブ

    PVEGバルブの本体は、中央から左右2つの部分に分かれており、ボディ素材には耐久性とコスト効率を兼ね備えたポリアミドを採用しています。PVEGバルブは、「高性能」「長い運用寿命」「低い保守費用」によって大きなコスト節減をもたらします。PVEGバルブは、これまで「ボールバルブ」や「プラグバルブ」「ダイヤフラムバルブ」が悩まされてきた多くの問題に対して、容易に対応することが可能です。遮断する時には、ステム部分がスリーブをバルブ下側に押し下げて圧着させることで、100%確実な遮断が行えます。

技術データ

  • 本体密閉型
  • サイズ範囲：50mm、80mm、100mm、150mm
  • 使用圧力：0~10bar（手動）
    　　　　　0~6bar（アークチュエータ操作）
  • 温度：-50℃～+70℃
  • 本体材質：ポリアミド
  • スリーブ材質：SBRT、EPDM
  • フランジ規格：DIN PN10、ANSI 150
  • アークチュエータ操作の供給空気圧力：６bar以上
  • アークチュエータ操作の補助機器：磁気リミットスィッチ、ソレノイドバルブ

金属リサイクル産業におけるPVEGバルブ

金属リサイクル産業におけるPVEGバルブ

製品： PVEGバルブ15台、口径：80 mm～150 mm
用途： 重液分離（DMS) 設備でのポンプとタンク間の遮断

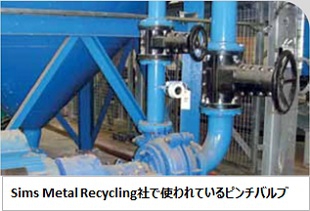

Sims Metal Recycling社が英国に持つリサイクル施設で、2011年初めにＦＬＯＷＲＯＸのPVEGバルブが採用されました。
軽量の手動操作型PVEGバルブが、重液分離設備のポンプとタンク間の遮断に使われています。
ＦＬＯＷＲＯＸの製品は、Sims社が最新の選別技術と製品への継続的な投資を進める中で重要な位置を占めており、最小のコストで最大限の金属を回収することに貢献しています。

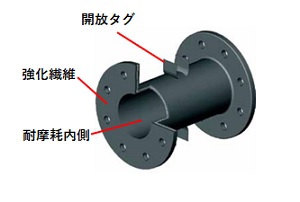

FLOWROXバルブのコア技術

FLOWROXピンチバルブのコア技術は、弾性スリーブ（流体に接触するのはこのスリーブのみ）にあります。
開口時には、スリーブのボアが全開となり、バルブと配管は同一内径となります。
このフルボア設計は、内側に障害になる部分が無い構造なので、乱流の影響をなくすとともに圧力損失を最小限に抑えることができます。


ピンチバルブのコア技術FLOWROXのスリーブは、その高い技術で「耐摩耗性」「耐腐食性」を有しており、トラブルの無い操作と長い運用寿命を保証します。スリーブは補強された構造を持つので、バルブの一部分として流体の圧力を受けても問題ありません。上下でピンチするFLOWROXの標準スリーブは、開放タグを設けてあり、どんな条件の中でもバルブを全開することができます。

オプションの特殊なスリーブ設計

  • 制御バルブ用の円錐形スリーブ
  • 負圧用途用の真空スリーブ
  • 大きな損耗を検出して知らせるSensoMateスリーブ
  • 耐磨耗性をさらに向上させたポリウレタンライニングのスリーブ
