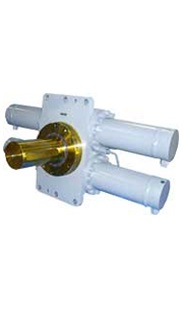

ロータリーアクチュエーター（回転揺動機）

特長

油圧駆動式、シンプルなラック・ピニオンタイプ。
内部リーク無し、任意位置での長時間圧力保持が可能。
回転終了時はクッション弁付きでショックレス。
メンテナンスフリータイプ。

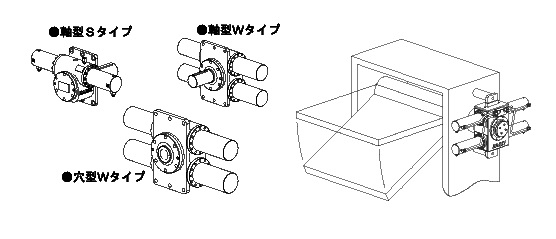

一般シリンダー式の様なリンク等不要。
標準作動油は一般鉱物油ですが特殊作動油タイプも制作。
作業現場に応じ、海中仕様・角度微調整タイプも制作。

旧サエキエンジニアリングのロータリーアクチュエーター

アクチュエーター導入時の注意事項

特殊流体及び特殊仕様の場合は、弊社担当窓口、または販売店にご相談ください。
推奨作動油は図面に記載されています。
機種別定格圧力を厳守して下さい。
一般用の使用流体温度は６０℃以下で御使用下さい。
組付けの際、ロータリーアクチュエータ本体を軸受代用されますと、ロータリーアクチュエータ故障の原因となります。
組付けの際は十分な強度のボルトで固定し、十分な耐荷重を持つようにしてください。
外気との温度差により、封入油、或いは残留エアーが膨張し、本体頭部に取り付けてある圧抜き弁から少量のオイルが漏れる場合があります。
ケーシング（本体）内の潤滑油を封入していますので、油厳禁区域での御使用の際はドレン配管を推奨します。

製品一覧

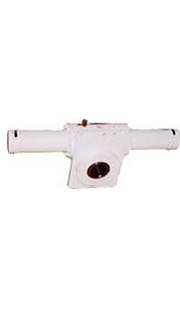

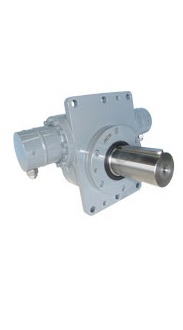

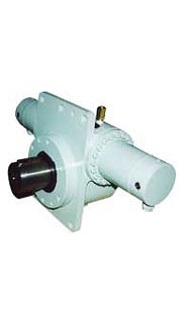

No.01　型式：AS-T0.25S-70

ロータリーアクチュエーターAS-T0.25S-70

主　仕　様
最大出力トルク	2.45 kN-m
最高使用圧力	13.5 MPa
回転角度	70～100 度
使用作動液	一般作動油
回転軸形状	軸（平行キー）
特殊機能	ベーン型置換対応

No.02　型式：AS-T0.25S-90

ロータリーアクチュエーターAS-T0.25S-90

主　仕　様
最大出力トルク	2.45 kN-m
最高使用圧力	13.5 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

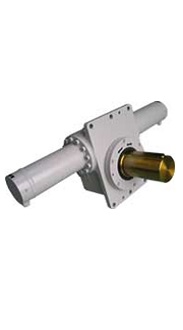

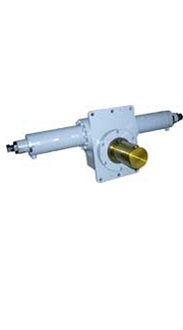

No.03　型式：AS-T0.5S-180

ロータリーアクチュエーターAS-T0.5S-180

主　仕　様
最大出力トルク	4.9 kN-m
最高使用圧力	15.68 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

No.04　型式：AS-T0.5H-180

ロータリーアクチュエーターAS-T0.5H-180

主　仕　様
最大出力トルク	4.9 kN-m
最高使用圧力	15.68 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型

No.05　型式：AS-T0.5S-180-J

ロータリーアクチュエーターAS-T0.5S-180-J

主　仕　様
最大出力トルク	4.9 kN-m
最高使用圧力	15.68 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	角度調整式

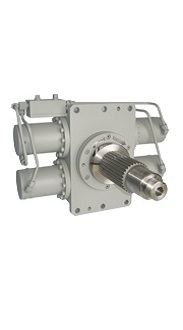

No.06　型式：AW-T0.5SP-120

ロータリーアクチュエーターAW-T0.5SP-120

主　仕　様
最大出力トルク	4.9 kN-m
最高使用圧力	15.68 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（スプライン）
特殊機能	標準型

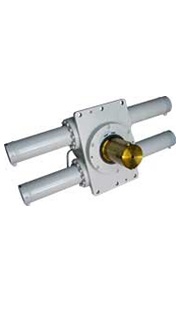

No.07　型式：AW-T0.8S-180

ロータリーアクチュエーターAW-T0.8S-180

主　仕　様
最大出力トルク	7.84 kN-m
最高使用圧力	16.2 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

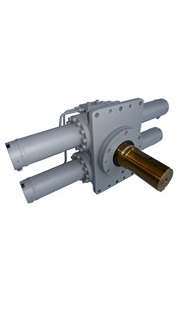

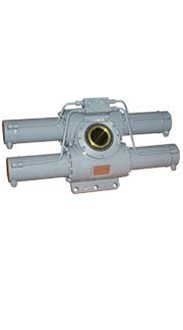

No.08　型式：AW-T0.8H-180

ロータリーアクチュエーターAW-T0.8H-180

主　仕　様
最大出力トルク	7.84 kN-m
最高使用圧力	16.2 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

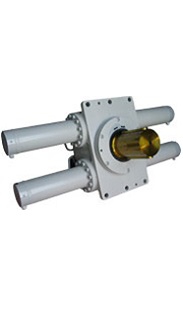

No.09　型式：AW-T0.8W-90P

ロータリーアクチュエーターAW-T0.8W-90P

主　仕　様
最大出力トルク	7.84 kN-m
最高使用圧力	16.2 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	同軸型

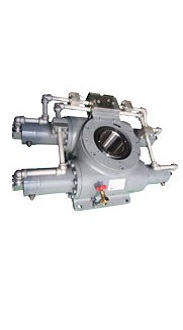

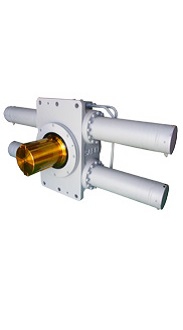

No.10　型式：AW-T1.2S-180

ロータリーアクチュエーターAW-T1.2S-180

主　仕　様
最大出力トルク	11.76 kN-m
最高使用圧力	17.65 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

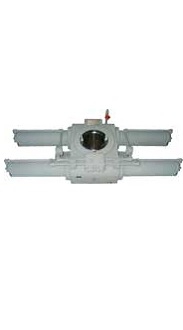

No.11　型式：AW-T1.2S-182E

ロータリーアクチュエーターAW-T1.2S-182E

主　仕　様
最大出力トルク	11.76 kN-m
最高使用圧力	17.65 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	同軸型

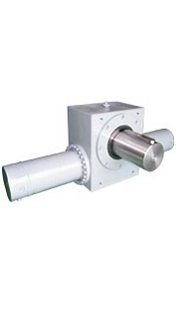

No.12　型式：AS-T1.6S-160

主　仕　様
最大出力トルク	16.0 kN-m
最高使用圧力	15.0 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	シングルラック型

No.13　型式：AW-T1.6H-90SF5

ロータリーアクチュエーターAW-T1.6H-90SF5

主　仕　様
最大出力トルク	16.4 kN-m
最高使用圧力	13.7 MPa
回転角度	0～90 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	強力型

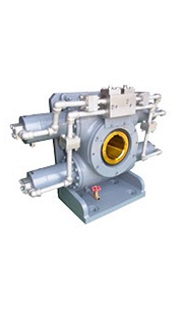

No.14　型式：AW-T1.6H-90SF5(ﾌｰﾄ付)

ロータリーアクチュエーターAW-T1.6H-90SF5(ﾌｰﾄ付)

主　仕　様
最大出力トルク	16.4 kN-m
最高使用圧力	13.7 MPa
回転角度	0～90 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	フートブラケット付

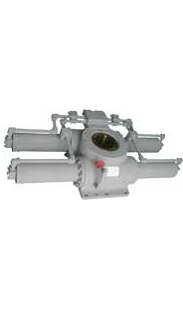

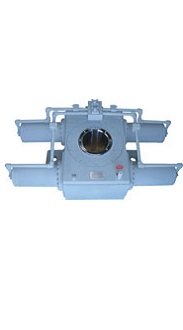

No.15　型式：AW-T1.6H-180DSF5

ロータリーアクチュエーターAW-T1.6H-180DSF5

主　仕　様
最大出力トルク	16.4 kN-m
最高使用圧力	13.7 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	強力型

No.16　型式：AW-T2.4S-180

ロータリーアクチュエーターAW-T2.4S-180

主　仕　様
最大出力トルク	23.52 kN-m
最高使用圧力	19.61 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	軸（平行キー）
特殊機能	標準型

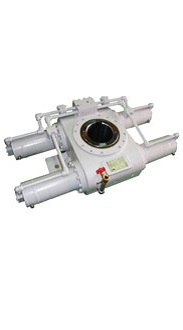

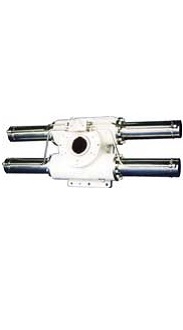

No.17　型式：AW-T2.4H-180DW

ロータリーアクチュエーターAW-T2.4H-180DW

主　仕　様
最大出力トルク	23.52 kN-m
最高使用圧力	19.61 MPa
回転角度	90～360 度
使用作動液	一般水道水
回転軸形状	穴（平行キー）
特殊機能	ステンレス仕様

No.18　型式：AW-T5.0S-186E

ロータリーアクチュエーターAW-T5.0S-186E

主　仕　様
最大出力トルク	49 kN-m
最高使用圧力	14.5 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	検出軸付
特殊機能	標準型

No.19　型式：AW-T5H-110DSF5

ロータリーアクチュエーターAW-T5H-110DSF5

主　仕　様
最大出力トルク	49 kN-m
最高使用圧力	13.4 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	船舶仕様防錆処理施行

No.20　型式：AW-T5H-180DSF5

ロータリーアクチュエーターAW-T5H-180DSF5

主　仕　様
最大出力トルク	49 kN-m
最高使用圧力	13.4 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	強力型

No.21　型式：AW-T11H-180BC

ロータリーアクチュエーターAW-T11H-180BC

主　仕　様
最大出力トルク	110.0 kN-m
最高使用圧力	20.6 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型

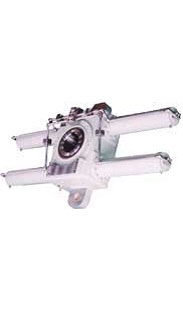

No.22　型式：AW-T11H-205BC

ロータリーアクチュエーターAW-T11H-205BC

主　仕　様
最大出力トルク	110.0 kN-m
最高使用圧力	20.6 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型

No.23　型式：AW-T15H-150BC

ロータリーアクチュエーターAW-T15H-150BC

主　仕　様
最大出力トルク	150.0 kN-m
最高使用圧力	13.5 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型

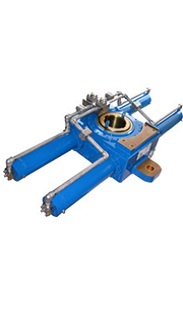

No.24　型式：AW-T15H-180-SE

ロータリーアクチュエーターAW-T15H-180-SE

主　仕　様
最大出力トルク	150.0 kN-m
最高使用圧力	14.0 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型

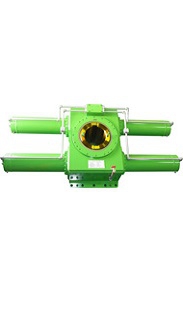

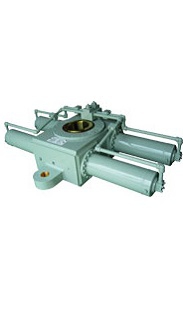

No.25　型式：AW-T20H-120D-SF3

ロータリーアクチュエーターAW-T20H-120D-SF3

主　仕　様
最大出力トルク	200.0 kN-m
最高使用圧力	15.12 MPa
回転角度	90～360 度
使用作動液	油圧作動油
回転軸形状	穴（平行キー）
特殊機能	標準型
