ロッキーワッシャー(ノズルアタッチメント)

（使用方法）

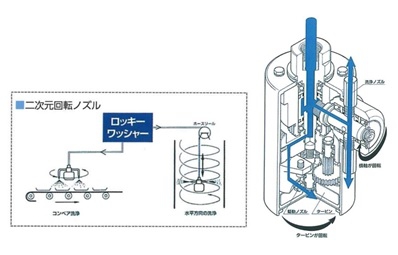

●水圧だけで駆動します。
　洗浄水が、洗浄ノズル部と駆動ノズル部に分岐し
　駆動ノズルからの噴射水により、回転ノズルのタ
　ービンを回します。
●ノズル軌跡が緻密です。
　独自のギアー構造により、蜜なノズル軌跡でタン
　ク内面をムラなく剥離洗浄します。
●噴射力、回転力ともバランスのとれた機構のため
　ホースで吊り下げても振れません。
●軽量、コンパクトで取り付けが簡単です。
●金属部は全てステンレスのパーツで構成されてい
　るため、耐蝕性に優れ、溶剤噴射も可能です。
●オイルレスで、長時間メンテナンス不要です。
●耐熱温度280℃の特殊使用も可能です。

●ノズルはホースで吊り下げても振れません。
●ホースリールは場所をとらずに設置できます。
●ストロークは長くとれます。
●洗浄位置の停止がしやすい。
●メンテナンスが楽です。
●耐圧防爆でも使用できます。

（使用方法）

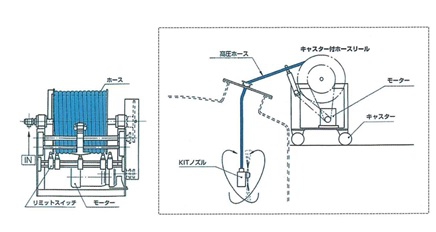

●ホースリールや水圧シリンダーに取付し、昇降さ
　せることにより、タンク内の隅々まで洗浄が可能
　になります。
●攪拌羽根のある場合、ユニバーサルランスに取付
　、羽根の上下左右の位置にノズルをセットし洗浄
　します。

（使用方法）
●洗浄液の水圧だけで、シリンダーが伸縮し、ロッ
　ド先端から洗浄液を噴射します。
●シリンダーのロッドカバー側から入った液は、シ
　リンダー内に充満されてロッド内部を通りノズル
　に供給され、洗浄水が噴射されます。
●水圧シリンダー及びノズルとの組み合わせにより
　より高度な自動洗浄ができます。特に溶剤洗浄、
　タンク内 クローズド洗浄には最適です。防爆洗
　浄システムです。
●伸び、縮みのスピード調整可能
●運転途中停止装置
●エンドロック方式
●近接スィッチ使用

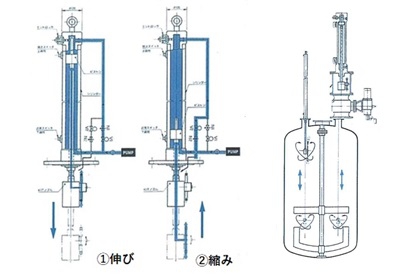

（①伸び）
ピストン上部に液を送るとピストンの上・下の同一
圧力がかかります。ピストン上面を押す力はピスト
ン下面を押す力よりロッドの断面積分大きいため、
ピストンは伸びます。
V1バルブ：開　　V2バルブ：閉　

（②縮み）
ピストン上部の液を開放することにより、ピストン
下面を押し上げる力で縮みます。
V1バルブ：閉　　V2バルブ：開
