連続ブースター
増圧ポンプ、増圧ブースタ
連続ブースター
作動例
 |
 |
||||||||||||||||||||
※アキュームレーター等は使用していません |
※アキュームレーター等は使用していません |
|
|
|
|
ハイドロブースター SWB6-5Z-01 動画 |
ハイドロブースター SWB5-3Z-00 動画 |

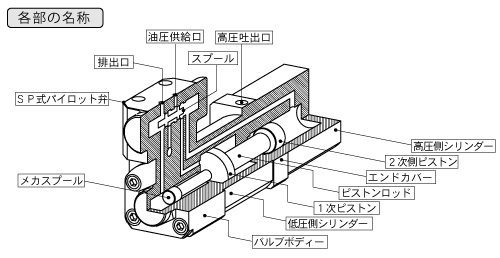

特長
- 作動原理は完全油圧制御で電気等は不要です。
- １次側を供給するとブースターの圧力比に比例して２次側を増圧し連続吐出します。
- 油温による吐出効率はほとんど変わりません。
- 専用回路で無負荷時には低圧ポンプの吐出量がそのまま生かされ、シリンダーの早送り作用の動きが可能です。
- 既存装置の１部分を増圧回路にできます。
- 押、引連結吐出構造のため作動音も静かです。
- パッキンは高耐久性のため過酷使用にも耐えます。(使用実績：6年以上/24H)
- 標準機種の増圧比は1対3と1対4、1対6です。
- 油圧供給口のフィルターは150～200メッシュ相当品で使用可能です。
ハイドロブースターシリーズ
油圧駆動 → 水圧増圧
No.01 型式：SWB6-5Z-01
| 型 式 | SWB6-5Z-01 | Pポートサイズ | Rc 1/4 |
| 増圧比 | １対6 | Tポートサイズ | Rc 3/8 |
| 2次最高圧力 | 50 MPa | PHポートサイズ | Rc 1/4 |
| 1次最高圧力 | 8.5 MPa | 重 量 | 6.5 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.02 型式：SWB5-3Z-00
| 型 式 | SWB5-3Z-00 | Pポートサイズ | Rc 3/8 |
| 増圧比 | １対5 | Tポートサイズ | Rc 1/2 |
| 2次最高圧力 | 30 MPa | PHポートサイズ | Rc 3/8 |
| 1次最高圧力 | 14 MPa | 重 量 | 38 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
油圧駆動 → 油圧増圧
No.03 型式：HB3-700
| 型 式 | HB3-700 | Pポートサイズ | Rc 1/4 |
| 増圧比 | １対3 | Tポートサイズ | Rc 3/8 |
| 2次最高圧力 | 60 MPa | PHポートサイズ | Rc 1/4 |
| 1次最高圧力 | 21 MPa | 重 量 | 7 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.04 型式：HB6-700
| 型 式 | HB6-700 | Pポートサイズ | Rc 1/4 |
| 増圧比 | １対6 | Tポートサイズ | Rc 3/8 |
| 2次最高圧力 | 70 MPa | PHポートサイズ | Rc 1/4 |
| 1次最高圧力 | 14 MPa | 重 量 | 7 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.05 型式：HB6-7TSV
| 型式 | HB6-7TSV | Pポートサイズ | Rc 1/4 |
| 増圧比 | １対6 | Tポートサイズ | Rc 3/8 |
| 2次最高圧力 | 70 MPa | PHポートサイズ | Rc 1/4 |
| 1次最高圧力 | 14 MPa | 重 量 | 9 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.06 型式：HB6-9X
| 型 式 | HB6-9X | Pポートサイズ | Rc 3/8 |
| 増圧比 | １対6 | Tポートサイズ | Rc 3/8 |
| 2次最高圧力 | 70 MPa | PHポートサイズ | Rc 3/8 |
| 1次最高圧力 | 21 MPa | 重 量 | 15 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.07 型式：HB6-7B
| 型 式 | HB6-7B | Pポートサイズ | Rc 3/4 |
| 増圧比 | １対6 | Tポートサイズ | Rc 1/2 |
| 2次最高圧力 | 70 MPa | PHポートサイズ | Rc 3/4 |
| 1次最高圧力 | 21 MPa | 重 量 | 27 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
No.08 型式：HB6-7NK
| 型 式 | HB6-7NK | 使用作動油 | 一般鉱物油 |
| 増圧比 | １対6 | 最高使用油温 | 80 ℃ |
| 2次最高使用圧力 | 70 MPa | 機器構成 | ブースタ+切換弁+安全弁+計器 |
| 1次最大使用流量 | 20 L/min | 重 量 | 38 kgG |
| - | - | 図面（ダウンロード） | 図面PDF |
